Quattro K33

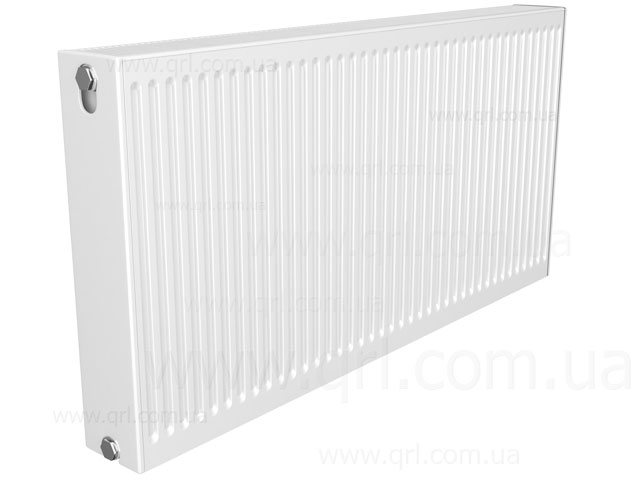

Модель Quattro K33 - стальной радиатор 33 типа с боковым подключением, высотой от 300 до 900 мм и длиной от 400 до 2800 мм.

Quattro K33

Преимущества

Радиаторы Quinn Quattro отличаются красивой внешней отделкой верхней решетки и декоративной стороны панелей. Эти стальные радиаторы изготовлены из цельного стального листа и имеют безопасные округлые основания без прямых углов и острых сварных швов.

Комплектация

Панельные радиаторы Quinn Quattro имеют 4 соединения (для правого или левого подключения) и комплектуются крепежными металлическими планками (2 шт.), противоударной пластиковой вставкой, заглушками ½" (3 шт.) и краном-воздухоотводчиком.

Технические характеристики

Благодаря своей уникальной конструкции, панельные радиаторы Quattro имеют самый высокий показатель удельной теплоотдачи в своем рыночном сегменте. В радиаторах используются более узкие и плотнее расположенные водные каналы с большим количеством конвекционных панелей, которые приварены непосредственно к каждому водному каналу. Благодаря этому, радиатор быстрее нагревается, а следовательно, и отдает свое тепло.

Габариты

  • H — высота
  • H1, D — межцентровое расстояние
  • L — длина
  • W1 — мощность при 75/65/20°С
  • W2 — мощность при 90/70/20°С
  • G — вес
  • V — объем воды
  • n — коэффициент

Технические показатели радиатора, длиной 1 метр

H W1 W2 G V n
mm watt watt kg l
300 1591 2017 26,82 5,09 1,32
400 2019 2559 35,77 6,58 1,336
500 2407 3051 44,71 8,07 1,352
600 2757 3494 53,66 9,56 1,368
700 3073 3895 62,61 11,05 1,374
900 3612 4578 80,51 14,04 1,385

Тепловая мощность при Δt 90/70°C и температуре воздуха +20°С

H 300 400 500 600 700 900
D 253 353 453 553 653 853
  мощ. мощ. мощ. мощ. мощ. мощ.
L Ватт Ватт Ватт Ватт Ватт Ватт
400     1220 1398 1558 1831
500     1525 1747 1947 2289
600   1535 1830 2097 2337 2747
700     2136 2446 2726 3205
800 1613 2047 2441 2796 3116 3662
900     2746 3145 3505 4120
1000 2017 2559 3051 3494 3895 4578
1100     3356 3844 4284 5036
1200 2420 3071 3661 4193 4674 5494
1400 2823 3583 4271 4892 5453 6409
1600 3226 4094 4881 5591 6232 7325
1800 3630 4606 5491 6290 7011
2000 4033 5118 6102 6989
2200 4436 5630 6712
2400 4840 6142
2600 5243 6653
2800 5646 7165
