Quattro K11

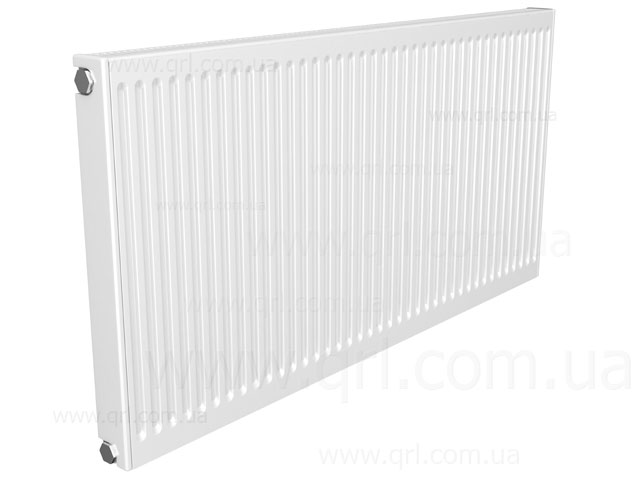

Модель Quattro K11 - стальной радиатор 11 типа с боковым подключением, высотой от 300 до 900 мм и длиной от 400 до 2400 мм

Quattro K11

Преимущества

Радиаторы Quinn Quattro отличаются красивой внешней отделкой верхней решетки и декоративной стороны панелей. Эти стальные радиаторы изготовлены из цельного стального листа и имеют безопасные округлые основания без прямых углов и острых сварных швов.

Комплектация

Панельные радиаторы Quinn Quattro имеют 4 соединения (для правого или левого подключения) и комплектуются крепежными металлическими планками (2 шт.), противоударной пластиковой вставкой, заглушками ½" (3 шт.) и краном-воздухоотводчиком.

Технические характеристики

Благодаря своей уникальной конструкции, панельные радиаторы Quattro имеют самый высокий показатель удельной теплоотдачи в своем рыночном сегменте. В радиаторах используются более узкие и плотнее расположенные водные каналы с большим количеством конвекционных панелей, которые приварены непосредственно к каждому водному каналу. Благодаря этому, радиатор быстрее нагревается, а следовательно, и отдает свое тепло.

Габариты

  • H — высота
  • H1, D — межцентровое расстояние
  • L — длина
  • W1 — мощность при 75/65/20°С
  • W2 — мощность при 90/70/20°С
  • G — вес
  • V — объем воды
  • n — коэффициент

Технические показатели радиатора, длиной 1 метр

H W1 W2 G V n
mm watt watt kg l
300 560 710 9,5 1,7 1,3383
400 729 924 12,52 2,19 1,3358
500 885 1122 15,54 2,69 1,3334
600 1031 1307 18,56 3,19 1,3309
700 1166 1478 21,58 3,68 1,336
900 1406 1782 27,63 4,68 1,3462

Тепловая мощность при Δt 90/70°C и температуре воздуха +20°С

H 300 400 500 600 700 900
D 253 353 453 553 653 853
  мощ. мощ. мощ. мощ. мощ. мощ.
L Ватт Ватт Ватт Ватт Ватт Ватт
400   370 449 523 591 713
500 355 462 561 653 739 891
600 426 554 673 784 887 1069
700   647 785 915 1035 1247
800 568 739 897 1045 1182 1426
900   832 1010 1176 1330 1604
1000 710 924 1122 1307 1478 1782
1100   1016 1234 1437 1626 1960
1200 852 1109 1346 1568 1773 2138
1400 994 1294 1570 1829 2069 2495
1600 1136 1478 1795 2091 2365 2851
1800 1278 1663 2019 2352
2000 1420 1848 2243 2614
2200   2033 2468 2875
2400   2218 2692 3136
