Quattro K21

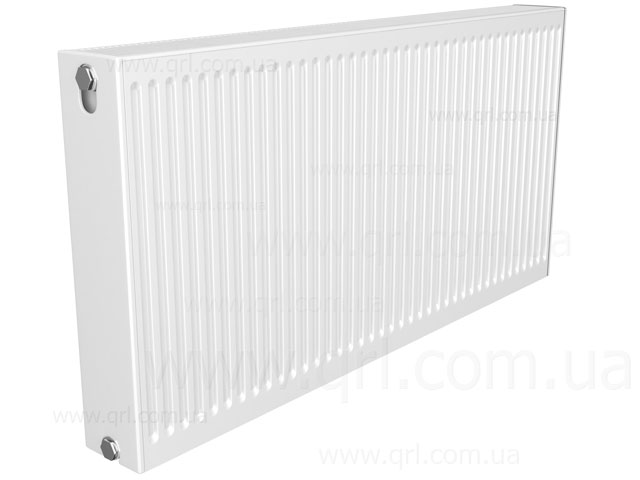

Модель Quattro K21 - стальной радиатор 21 типа с боковым подключением, высотой от 400 до 900 мм и длиной от 400 до 2800 мм.
Quattro K21

Преимущества

Стальные радиаторы Quinn Quattro отличаются аккуратной внешней отделкой верхней решетки и декоративной стороны панелей. Эти панельные радиаторы изготовлены из цельного стального листа и имеют безопасные округлые основания без прямых углов и острых сварных швов.

Комплектация

Панельные радиаторы Quinn Quattro имеют 4 соединения (для правого или левого подключения) и комплектуются крепежными металлическими планками (2 шт.), противоударной пластиковой вставкой, заглушками ½" (3 шт.) и краном-воздухоотводчиком.

Технические характеристики

Благодаря своей уникальной конструкции, панельные радиаторы Quattro имеют самый высокий показатель удельной теплоотдачи в своем рыночном сегменте. В радиаторах используются более узкие и плотнее расположенные водные каналы с большим количеством конвекционных панелей, которые приварены непосредственно к каждому водному каналу. Благодаря этому, радиатор быстрее нагревается, а следовательно, и отдает свое тепло.

Габариты

  • H — высота
  • H1, D — межцентровое расстояние
  • L — длина
  • W1 — мощность при 75/65/20°С
  • W2 — мощность при 90/70/20°С
  • G — вес
  • V — объем воды
  • n — коэффициент

Технические показатели радиатора, длиной 1 метр

H W1 W2 G V n
mm watt watt kg l
400 1041 1319 19,88 4,39 1,3177
500 1239 1570 24,7 5,38 1,3288
600 1425 1806 29,52 6,38 1,3399
700 1601 2029 34,34 7,37 1,3502
900 1924 2439 43,97 9,36 1,3708

Тепловая мощность при Δt 90/70°C и температуре воздуха +20°С

H 300 400 500 600 700 900
D 253 353 453 553 653 853
  мощ. мощ. мощ. мощ. мощ. мощ.
L Ватт Ватт Ватт Ватт Ватт Ватт
400     628 722 812 975
500   660 785 903 1015 1219
600   792 942 1084 1218 1463
700   924 1099 1264 1420 1707
800   1056 1256 1445 1623 1951
900   1187 1413 1626 1826 2195
1000   1319 1570 1806 2029 2439
1100   1451 1727 1987 2232 2682
1200   1583 1884 2167 2435 2926
1400   1847 2199 2529 2841 3414
1600   2111 2513 2890 3247 3902
1800   2375 2827 3251 3653 4389
2000   2639 3141 3612 4058
2200   2903 3455 3973
2400   3167 3769 4335
2600   3431
2800   3694
