Integrale V11

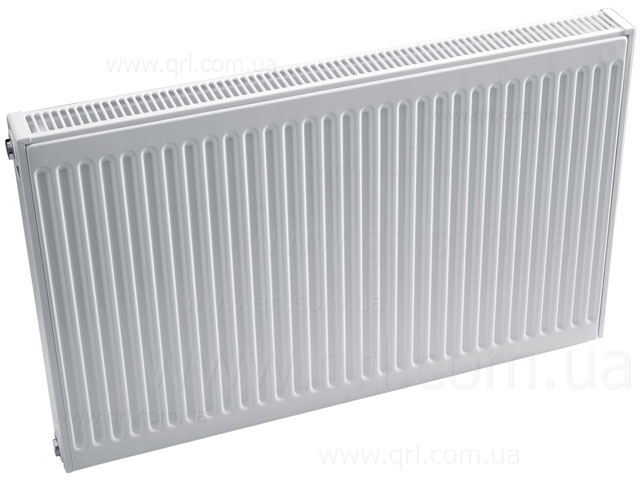

Модель Integrale V11 - стальной радиатор 11 типа с боковым и нижним подключением, высотой от 400 до 900 мм и длиной от 400 до 2200 мм.

Integrale V11

Преимущества

Радиаторы Quinn Integrale отличаются высоким качеством внешней отделки. Эти стальные панельные радиаторы изготовлены из цельного листа стали и имеют безопасные округлые основания без прямых углов и острых сварных швов.

Комплектация

Панельные радиаторы Quinn Integrale имеют 6 соединений (для нижнего, правого или левого подключения) и комплектуются крепежными металлическими планками (2 шт.), противоударной пластиковой вставкой, заглушками ½" (3 шт.) и краном-воздухоотводчиком.

Технические характеристики

Благодаря своей уникальной конструкции, панельные радиаторы Integrale имеют самый высокие показатель удельной теплоотдачи в своем рыночном сегменте. В радиаторах используются более узкие и плотнее расположенные водные каналы с большим количеством конвекционных панелей, которые приварены непосредственно к каждому водному каналу. Благодаря этому, радиатор быстрее нагревается, а следовательно, и отдает свое тепло.

Габариты

  • H — высота
  • H1, D — межцентровое расстояние
  • L — длина
  • W1 — мощность при 75/65/20°С
  • W2 — мощность при 90/70/20°С
  • G — вес
  • V — объем воды
  • n — коэффициент

Технические показатели радиатора, длиной 1 метр

H W1 W2 G V n
mm watt watt kg l
400 729 924 12,75 2,19 1,3358
500 885 1122 15,8 2,69 1,3334
600 1031 1307 18,85 3,19 1,3309
700 1166 1478 21,9 3,68 1,336
900 1406 1782 28 4,68 1,3462

Тепловая мощность при Δt 90/70°C и температуре воздуха +20°С

H 300 400 500 600 700 900
D 253 353 453 553 653 853
  мощ. мощ. мощ. мощ. мощ. мощ.
L Ватт Ватт Ватт Ватт Ватт Ватт
400   370 449 523 591 713
500   462 561 653 739 891
600   554 673 784 887 1069
700   647 785 915 1035 1247
800   739 897 1045 1182 1426
900   832 1010 1176 1330 1604
1000   924 1122 1307 1478 1782
1100   1016 1234 1437 1626 1960
1200   1109 1346 1568 1773 2138
1400   1294 1570 1829 2069 2495
1600   1478 1795 2091 2365 2851
1800   1663 2019 2352
2000   1848 2243 2614
2200   2033 2468 2875
