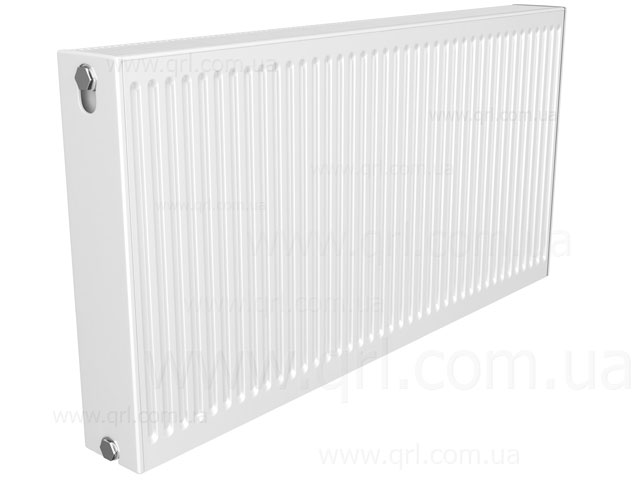

Integrale V21

Модель Integrale V21 - стальной радиатор 21 типа с боковым и нижним подключением, высотой от 400 до 900 мм и длиной от 400 до 2400 мм.

Integrale V21

Преимущества

Радиаторы Quinn Integrale отличаются исключительно аккуратной внешней отделкой верхней решетки и декоративной стороны панелей. Эти стальные панельные радиаторы имеют безопасные округлые основания без прямых углов и острых сварных швов.

Комплектация

Панельные радиаторы Quinn Integrale имеют 6 соединений (для нижнего, правого или левого подключения) и комплектуются  противоударной пластиковой вставкой, заглушками ½" (3 шт.) и краном-воздухоотводчиком.

Технические характеристики

Благодаря своей уникальной конструкции, панельные радиаторы Integrale имеют самый высокие показатель удельной теплоотдачи в своем рыночном сегменте. В радиаторах используются более узкие и плотнее расположенные водные каналы с большим количеством конвекционных панелей, которые приварены непосредственно к каждому водному каналу. Благодаря этому, радиатор быстрее нагревается, а следовательно, и отдает свое тепло.

Габариты

  • H — высота
  • H1, D — межцентровое расстояние
  • L — длина
  • W1 — мощность при 75/65/20°С
  • W2 — мощность при 90/70/20°С
  • G — вес
  • V — объем воды
  • n — коэффициент

Технические показатели радиатора, длиной 1 метр

H W1 W2 G V n
mm watt watt kg l
300
400 1041 1319 20 4,39 1,3177
500 1239 1570 24,85 5,38 1,3288
600 1425 1806 29,7 6,38 1,3399
700 1601 2029 34,55 7,37 1,3502
900 1924 2439 44,25 9,36 1,3708

Тепловая мощность при Δt 90/70°C и температуре воздуха +20°С

H 300 400 500 600 700 900
D 253 353 453 553 653 853
  мощ. мощ. мощ. мощ. мощ. мощ.
L Ватт Ватт Ватт Ватт Ватт Ватт
400   528 628 722 812 975
500   660 785 903 1015 1219
600   792 942 1084 1218 1463
700   924 1099 1264 1420 1707
800   1056 1256 1445 1623 1951
900   1187 1413 1626 1826 2195
1000   1319 1570 1806 2029 2439
1100   1451 1727 1987 2232 2682
1200   1583 1884 2167 2435 2926
1400   1847 2199 2529 2841 3414
1600   2111 2513 2890 3247
1800   2375 2827 3251
2000   2639 3141 3612
2200   2903 3455 3973
2400       4335
