Integrale V22

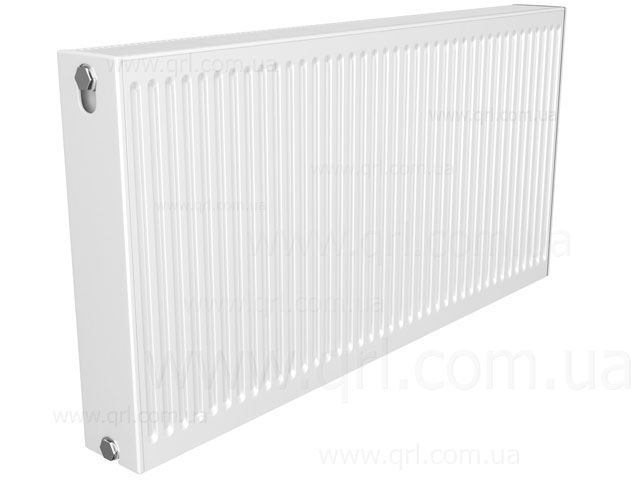

Модель Integrale V22 - стальной радиатор 22 типа с боковым и нижним подключением, высотой от 300 до 900 мм и длиной от 400 до 2200 мм.

Integrale V22

Преимущества

Радиаторы Quinn Integrale отличаются исключительно аккуратной внешней отделкой верхней решетки и декоративной стороны панелей. Эти стальные панельные радиаторы имеют безопасные округлые основания без прямых углов и острых сварных швов.



Комплектация

Панельные радиаторы Quinn Integrale имеют 6 соединений (для нижнего, правого или левого подключения) и комплектуются  противоударной пластиковой вставкой, заглушками ½" (3 шт.) и краном-воздухоотводчиком.

Технические характеристики

Благодаря своей уникальной конструкции, панельные радиаторы Integrale имеют самый высокие показатель удельной теплоотдачи в своем рыночном сегменте. В радиаторах используются более узкие и плотнее расположенные водные каналы с большим количеством конвекционных панелей, которые приварены непосредственно к каждому водному каналу. Благодаря этому, радиатор быстрее нагревается, а следовательно, и отдает свое тепло.

Габариты

  • H — высота
  • H1, D — межцентровое расстояние
  • L — длина
  • W1 — мощность при 75/65/20°С
  • W2 — мощность при 90/70/20°С
  • G — вес
  • V — объем воды
  • n — коэффициент

Технические показатели радиатора, длиной 1 метр

H W1 W2 G V n
mm watt watt kg l
300 1095 1388 17,96 3,39 1,316
400 1390 1762 23,92 4,39 1,3275
500 1662 2107 29,89 5,38 1,3389
600 1914 2426 35,85 6,38 1,3504
700 2149 2724 41,82 7,37 1,3587
900 2570 3257 53,75 9,36 1,3753

Тепловая мощность при Δt 90/70°C и температуре воздуха +20°С

H 300 400 500 600 700 900
D 253 353 453 553 653 853
  мощ. мощ. мощ. мощ. мощ. мощ.
L Ватт Ватт Ватт Ватт Ватт Ватт
400     843 970 1090 1303
500     1053 1213 1362 1629
600 833 1057 1264 1456 1634 1954
700   1233 1475 1698 1907 2280
800 1110 1409 1685 1941 2179 2606
900   1586 1896 2183 2451 2932
1000 1388 1762 2107 2426 2724 3257
1100   1938 2317 2669 2996 3583
1200 1665 2114 2528 2911 3269 3909
1400 1943 2466 2949 3396 3813 4560
1600 2221 2819 3370 3881 4358 5212
1800 2498 3171 3792 4367
2000 2776 3524 4213 4852
2200 3053 3876 4634 5337
2400     5056 5822
