Integrale V33

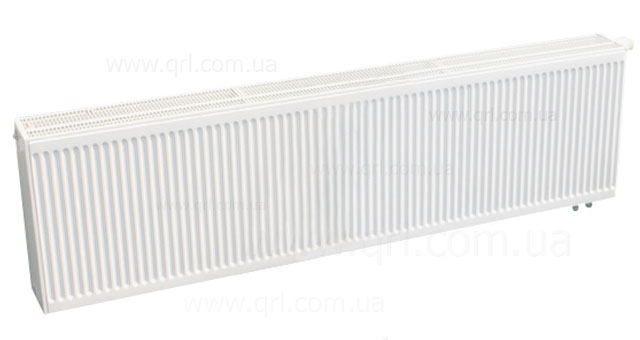

Модель Integrale V33 - стальной радиатор 33 типа с боковым и нижним подключением, высотой от 300 до 900 мм и длиной от 500 до 2200 мм.

Преимущества

Радиаторы Quinn Integrale отличаются исключительно аккуратной внешней отделкой верхней решетки и декоративной стороны панелей. Эти стальные панельные радиаторы имеют безопасные округлые основания без прямых углов и острых сварных швов.

Комплектация

Панельные радиаторы Quinn Integrale имеют 6 соединений (для нижнего, правого или левого подключения) и комплектуются  противоударной пластиковой вставкой, заглушками ½" (3 шт.) и краном-воздухоотводчиком.

Технические характеристики

Благодаря своей уникальной конструкции, панельные радиаторы Integrale имеют самый высокие показатель удельной теплоотдачи в своем рыночном сегменте. В радиаторах используются более узкие и плотнее расположенные водные каналы с большим количеством конвекционных панелей, которые приварены непосредственно к каждому водному каналу. Благодаря этому, радиатор быстрее нагревается, а следовательно, и отдает свое тепло.

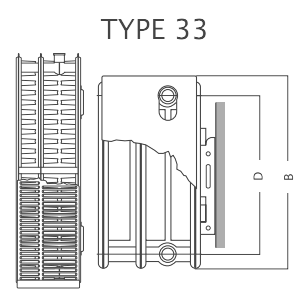

Габариты

H — высота H1, D — межцентровое расстояние L — длина W1 — мощность при 75/65/20°С W2 — мощность при 90/70/20°С G — вес V — объем воды n — коэффициент

Технические показатели радиатора, длиной 1 метр

H	W1	W2	G	V	n
mm	watt	watt	kg	l
300	1591	2017	26,82	5,09	1,32
400	2019	2559	35,77	6,58	1,336
500	2407	3051	44,71	8,07	1,352
600	2757	3494	53,66	9,56	1,368
700	3073	3895	62,61	11,05	1,374
900	3612	4578	80,51	14,04	1,385

Тепловая мощность при Δt 90/70°C и температуре воздуха +20°С

H	300	400	500	600	700	900
D		353	453	553	653	853
	мощ.	мощ.	мощ.	мощ.	мощ.	мощ.
L	Ватт	Ватт	Ватт	Ватт	Ватт	Ватт
400
500			1525	1747	1947	2289
600		1535	1830	2097	2481	2747
700			2136	2446	2726	3205
800	1613	2047	2441	2796	3116	3662
900			2746	3145	3505	4120
1000	2017	2559	3051	3494	3895	4578
1100			3356	3844	4284	5036
1200	2420	3071	3661	4193	4674	5494
1400	2823	3583	4271	4892	5453	6409
1600	3226	4094	4881	5591
1800	3630	4606	5491	6290
2000	4033	5118	6102	6989
2200	4436	5630	6712
